باسبار مسی

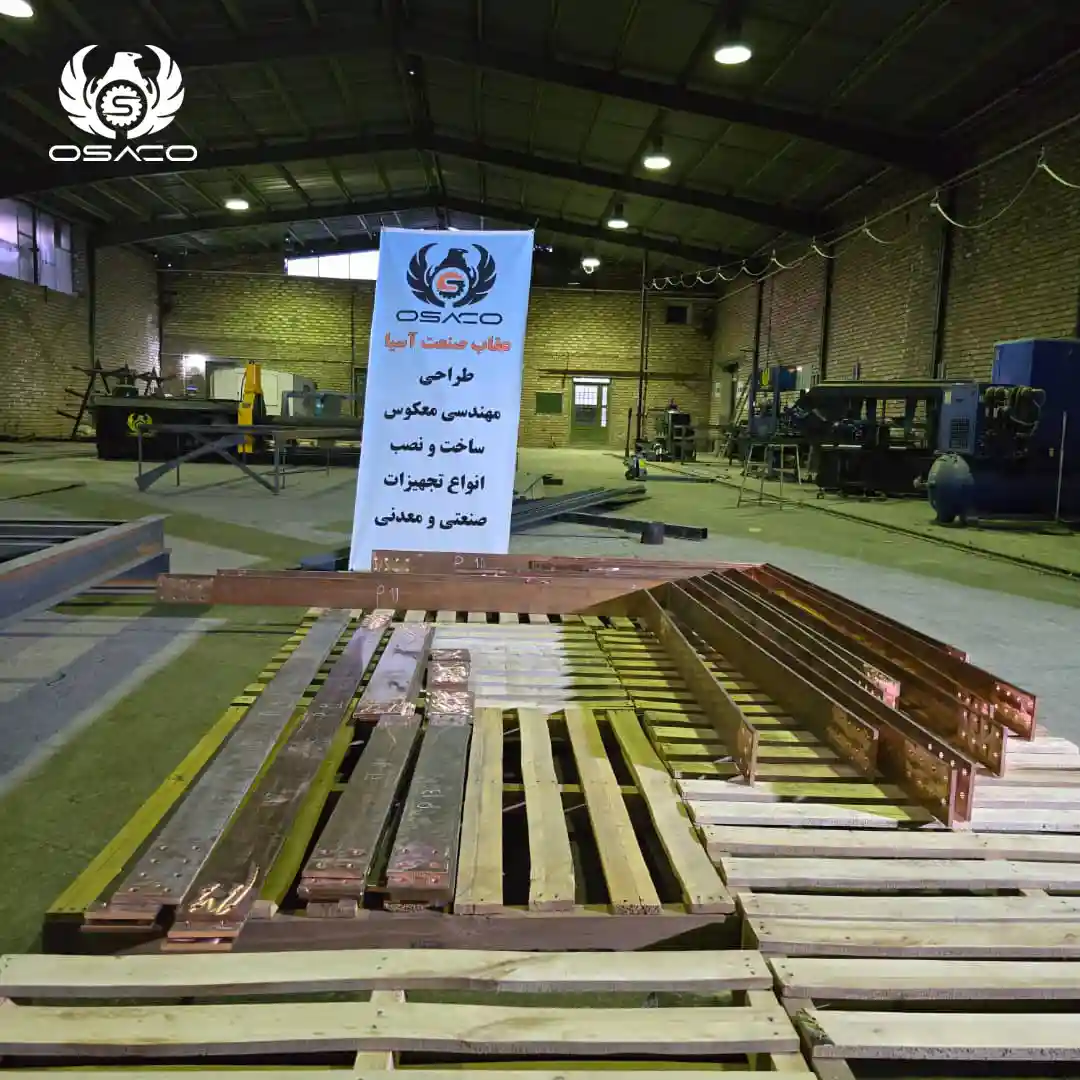

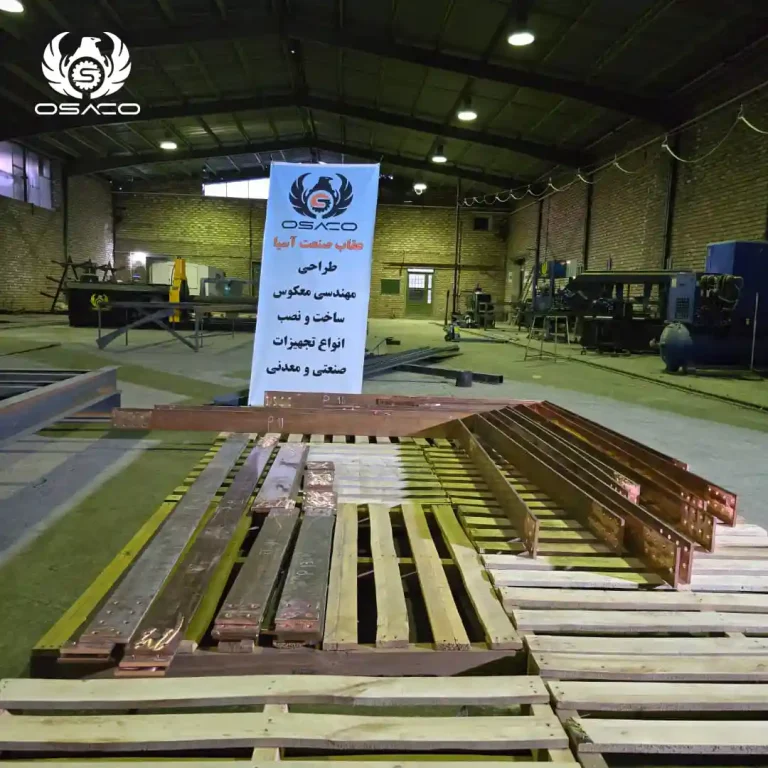

مجهز به بیش از 3000 متر سوله صنعتی
توانایی تولید انبوه انواع باس بارهای مسی برای لیچینگ و پالایشگاه های مس

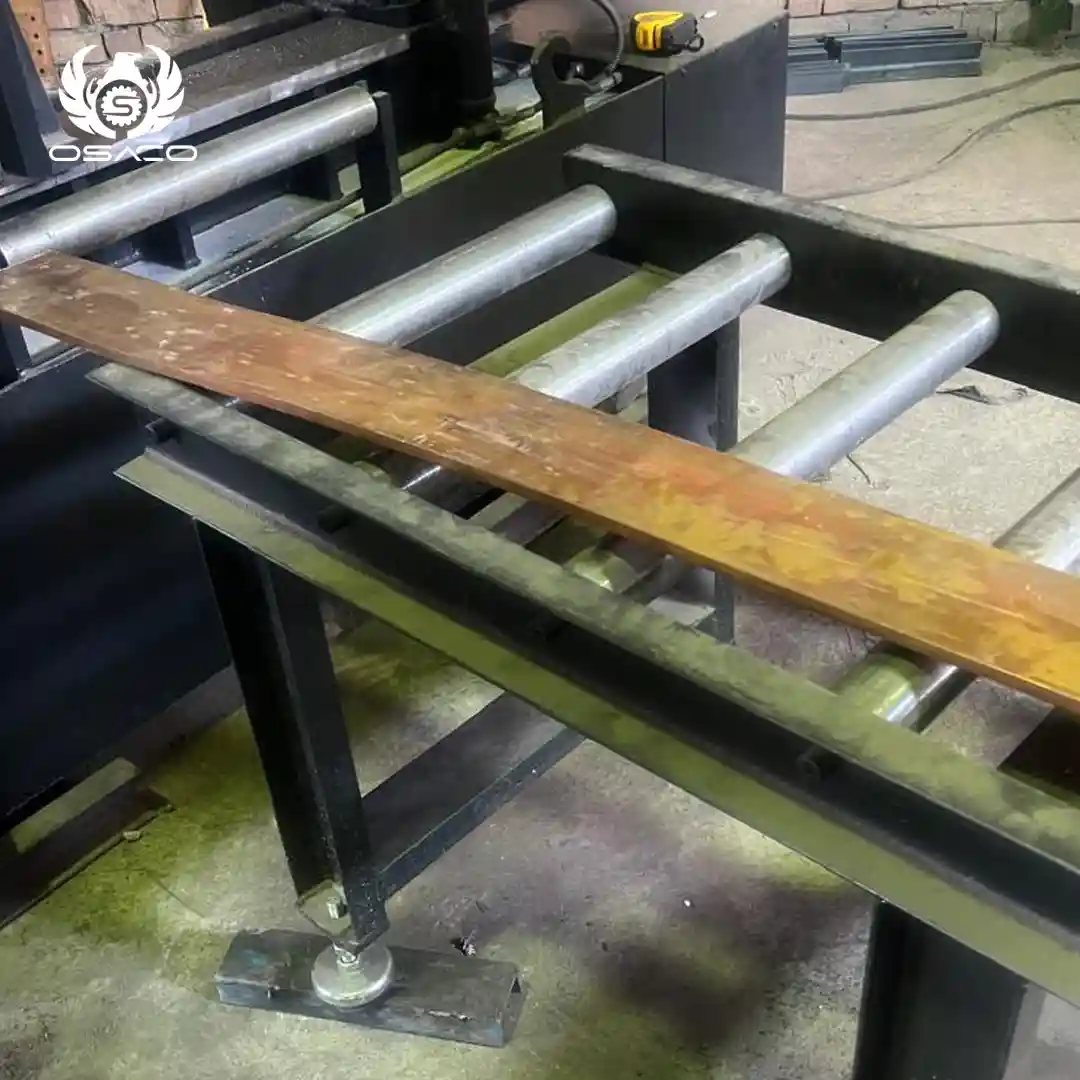

بهره‌گیری از برش لیزر CNC، نورد سنگین، دستگاه‌های جوش پیشرفته
ظرفیت و توانمندی‌ها در تولید باسبار مسی
عقاب صنعت آسیا (اساکو) به عنوان یکی از شرکت‌های پیشرو در حوزه طراحی و ساخت تجهیزات صنعتی و معدنی، با تکیه بر فناوری روز، دانش مهندسی و نیروی انسانی متخصص، موفق به تولید باسبار مسی با استانداردهای بین‌المللی شده است.
چرا باسبار مسی اساکو؟
- استفاده از مواد اولیه درجه یک
- تیم مهندسی باتجربه در طراحی و ساخت
- خط تولید مدرن با قابلیت تولید انبوه و سفارشی
- کنترل کیفیت چند مرحله‌ای
- ارسال به سراسر ایران در کوتاه‌ترین زمان
دانلود کاتالوگ محصولات
برای دریافت کاتالوگ کامل، روی دکمه زیر کلیک کنید.
تولیدکننده تخصصی باسبار مسی در ایران – اساکو
شرکت عقاب صنعت آسیا (اساکو) به‌عنوان تولیدکننده تخصصی باسبار مسی در ایران، محصولات خود را با استفاده از تجهیزات پیشرفته و مطابق استانداردهای جهانی ارائه می‌دهد. ما انواع باسبار مسی را در ابعاد و ضخامت‌های متنوع، با آبکاری‌های مختلف و متناسب با نیاز پروژه‌های صنعتی و ساختمانی تولید می‌کنیم. تیم فنی اساکو با تجربه بالا و کنترل کیفیت چند مرحله‌ای، تضمین‌کننده دوام و راندمان بالای محصولات است. مشتریان می‌توانند باسبار مسی را با قیمت رقابتی و در کوتاه‌ترین زمان دریافت کنند. ارسال سریع به سراسر کشور و مشاوره تخصصی پیش از خرید، از مهم‌ترین مزایای انتخاب اساکو است.
ویژگی‌های فنی باسبار مسی

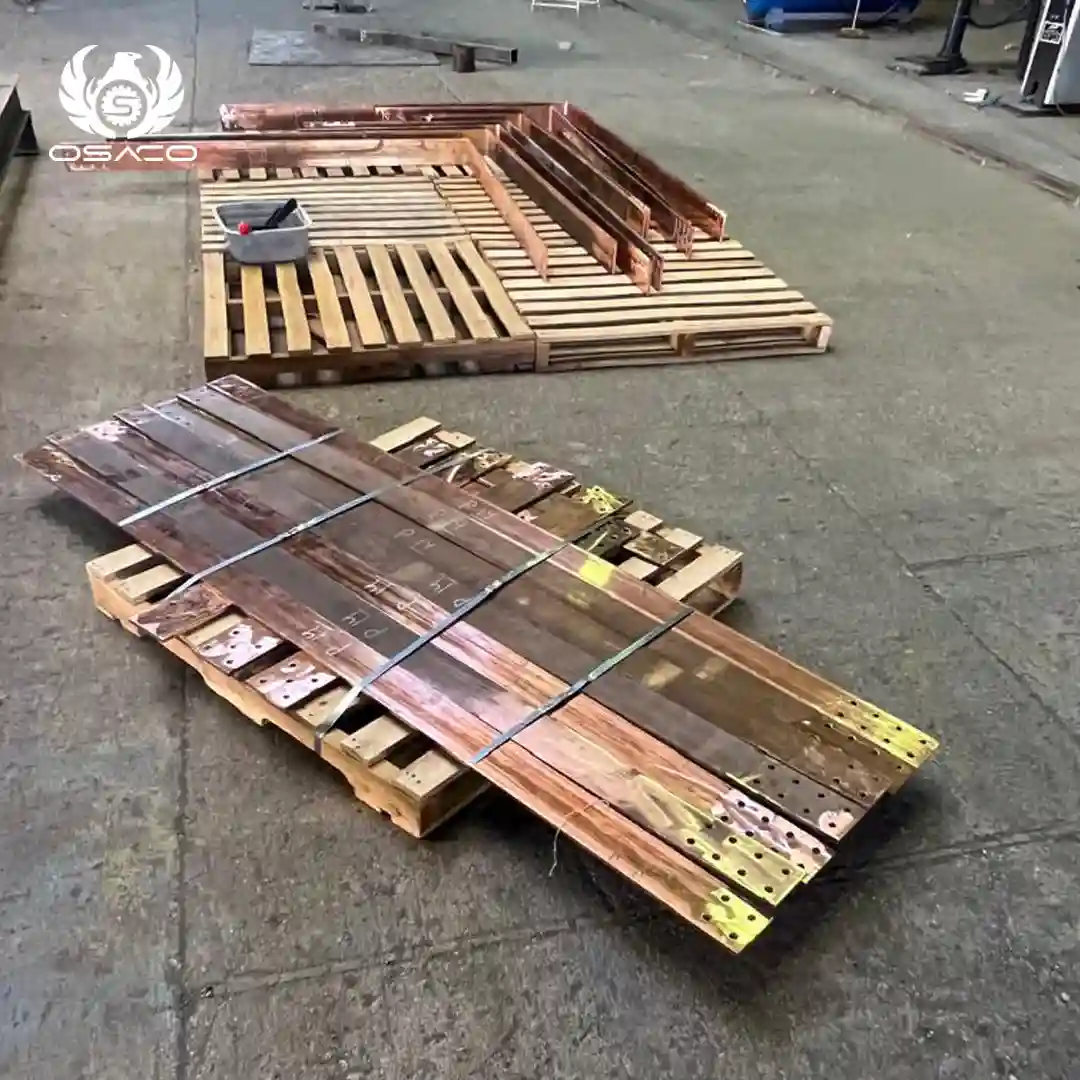

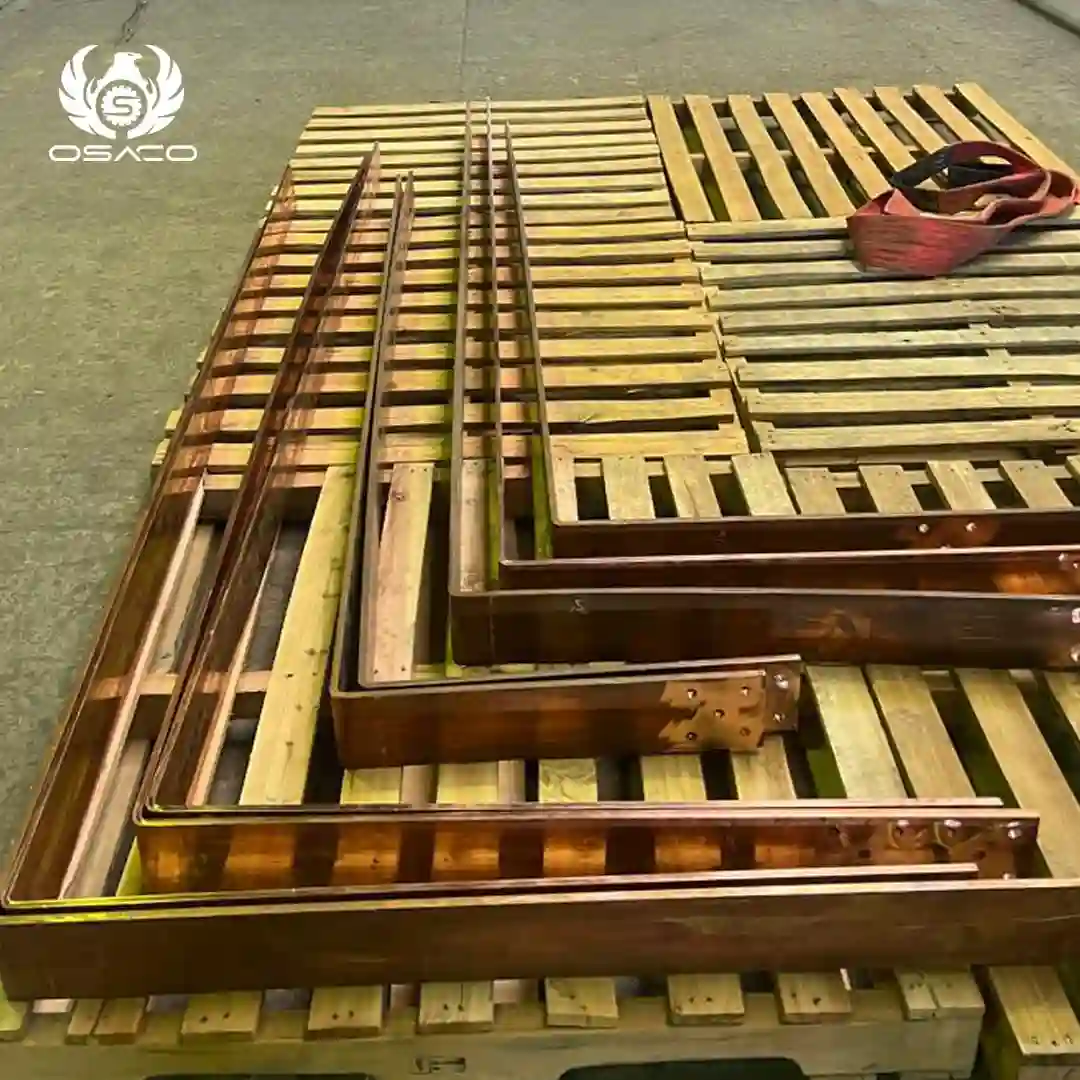

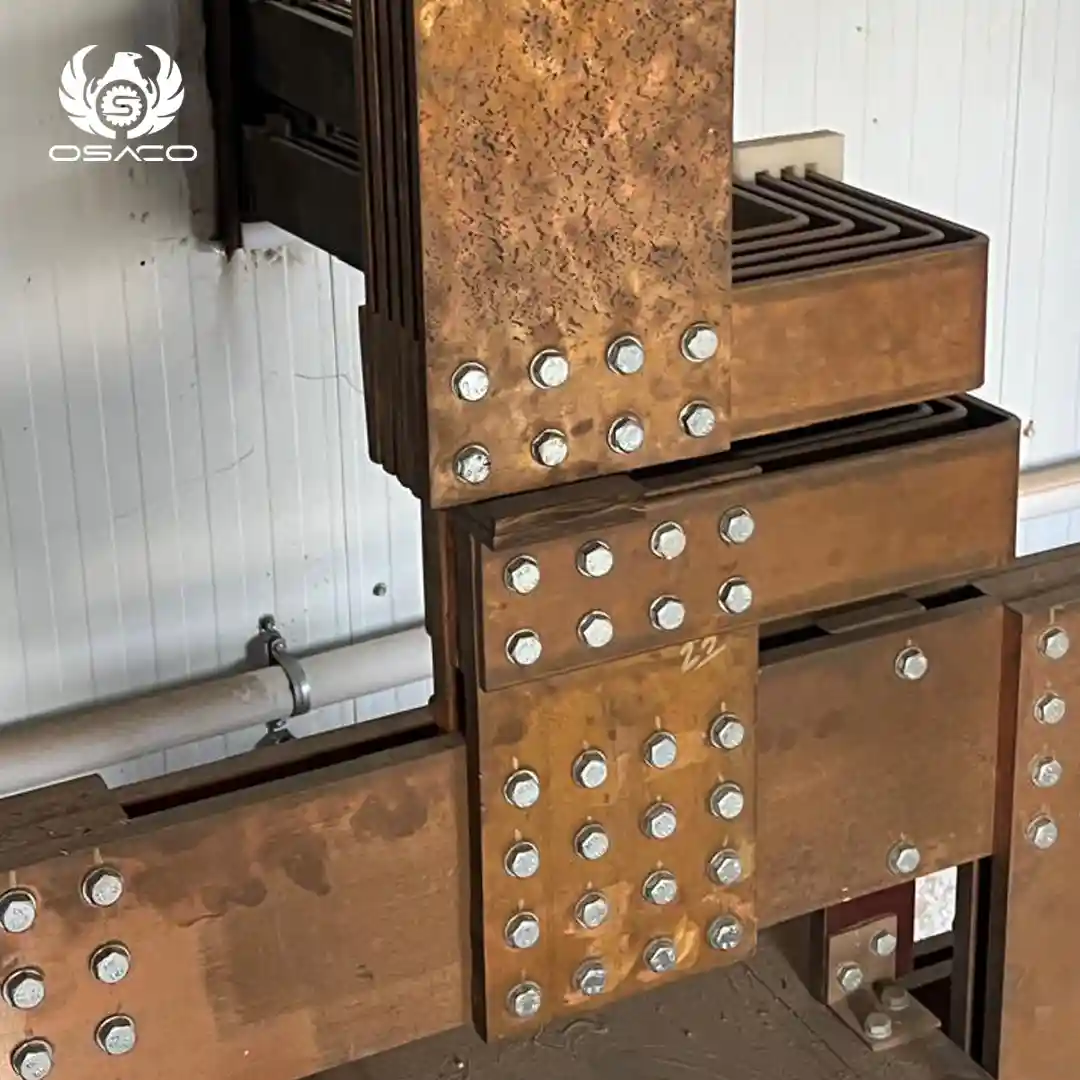

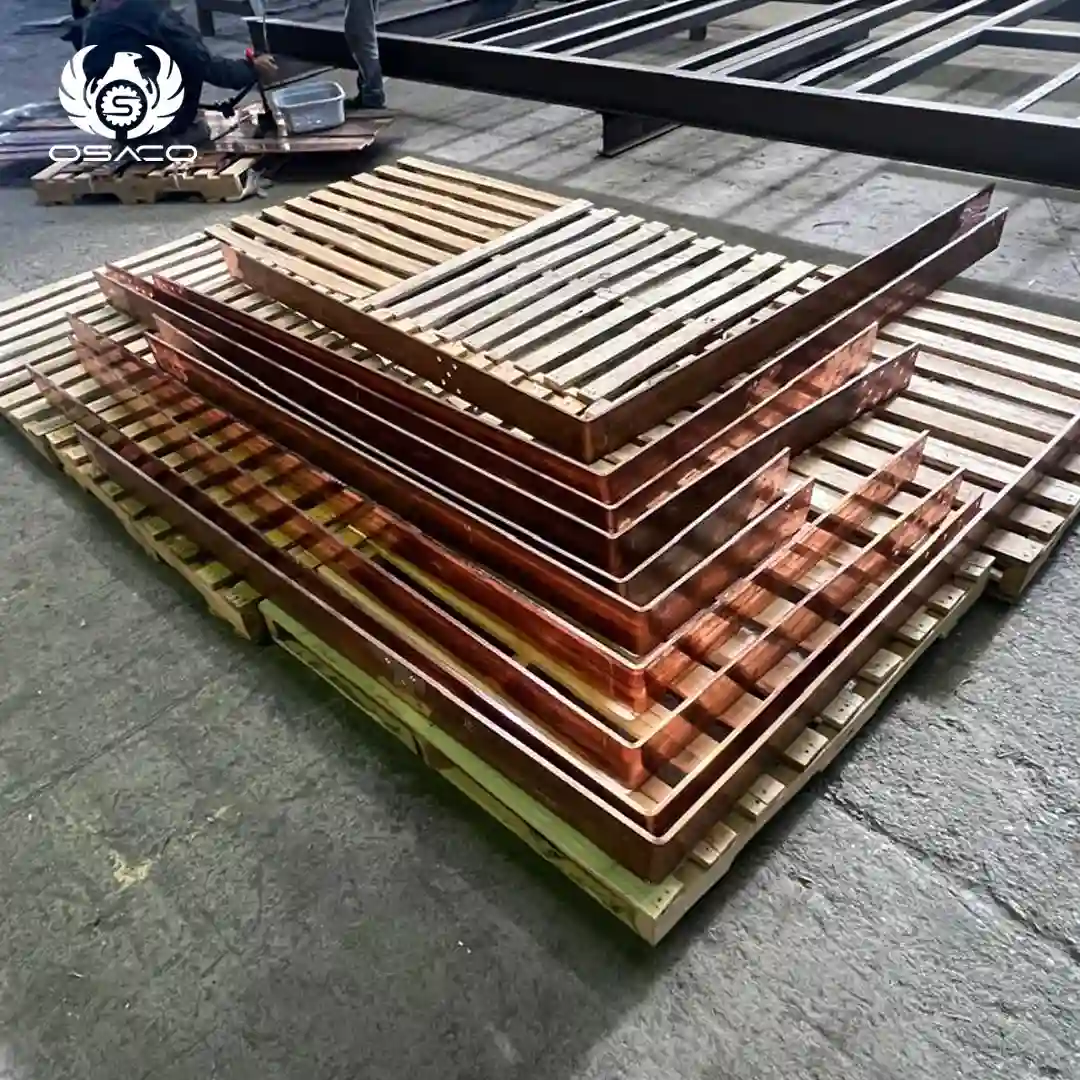

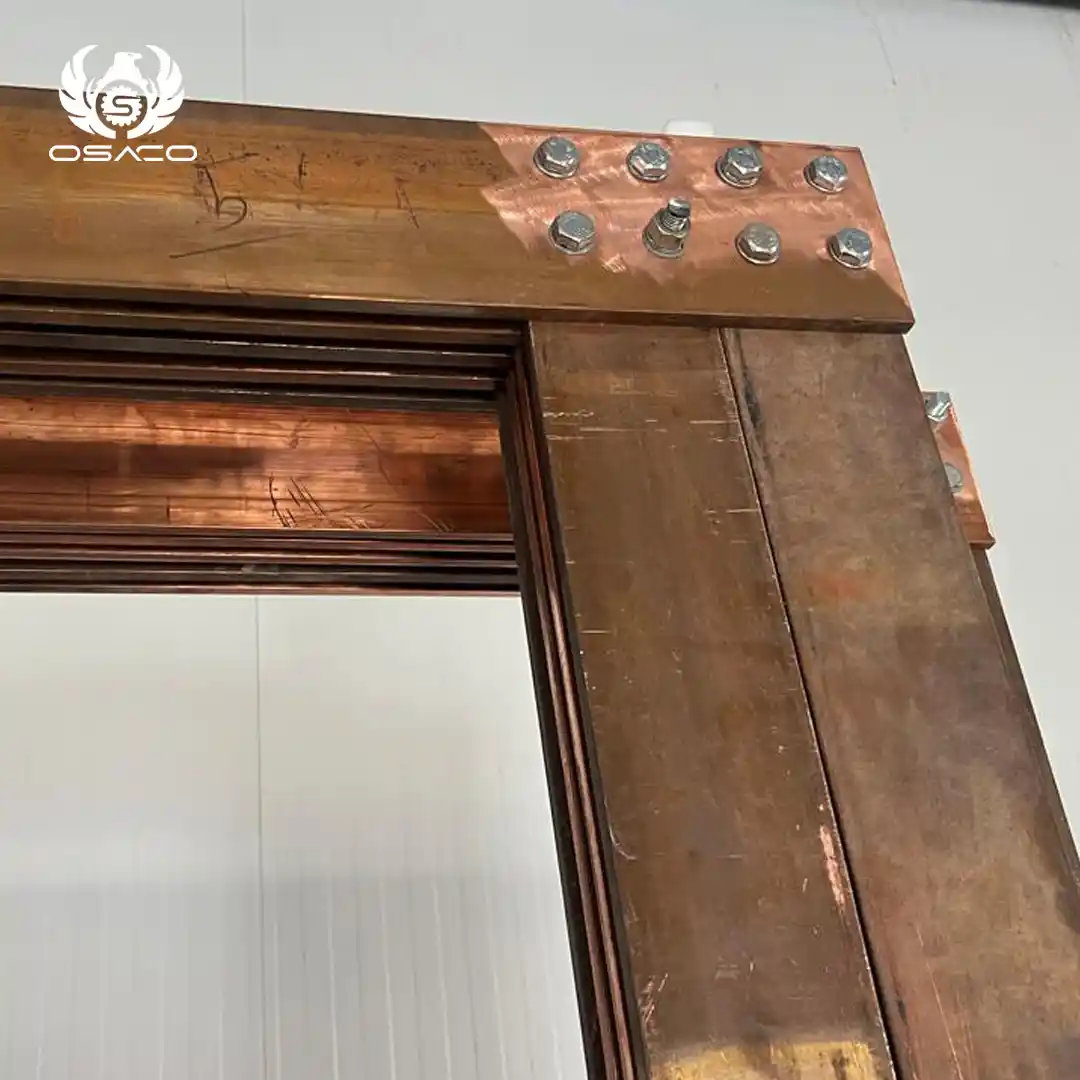

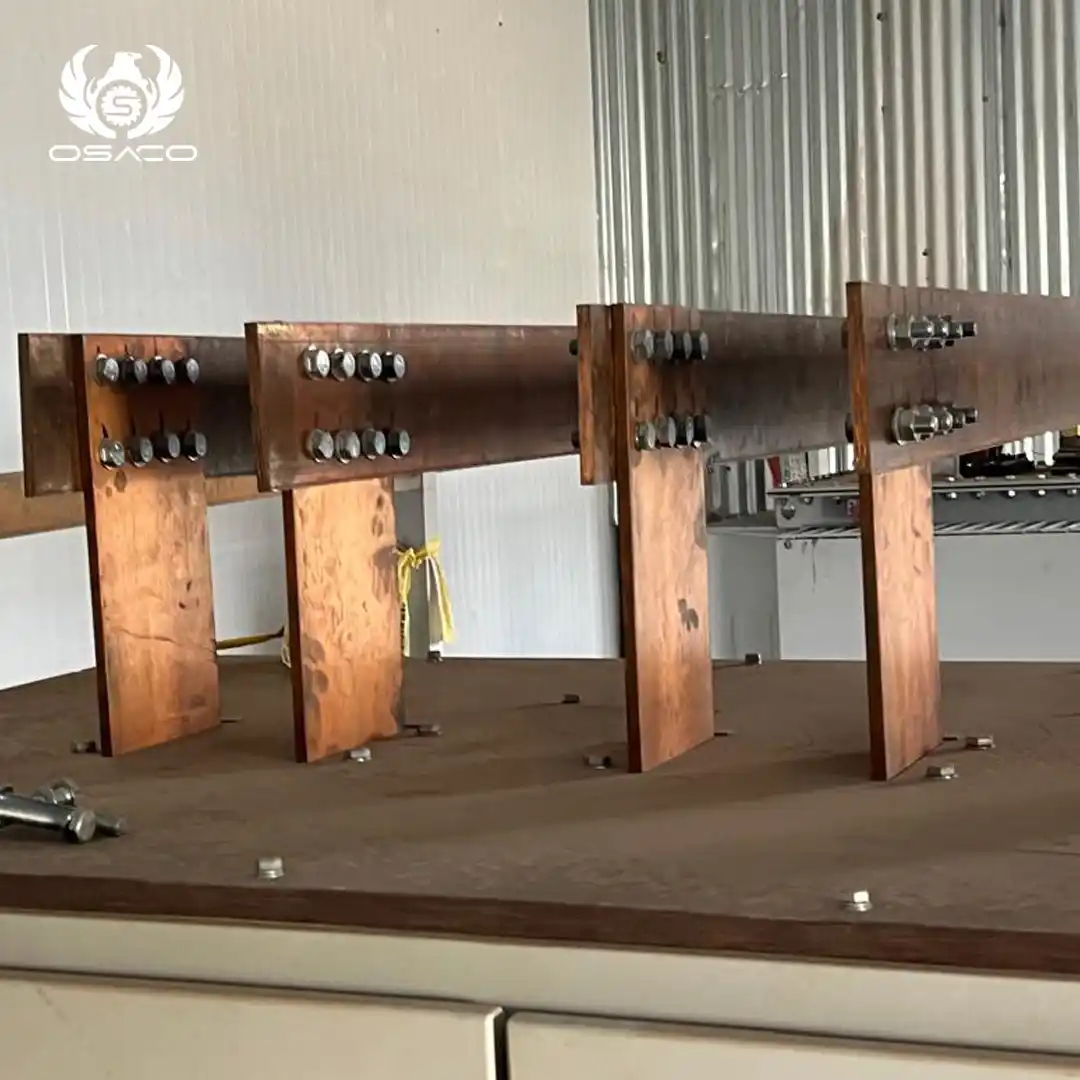

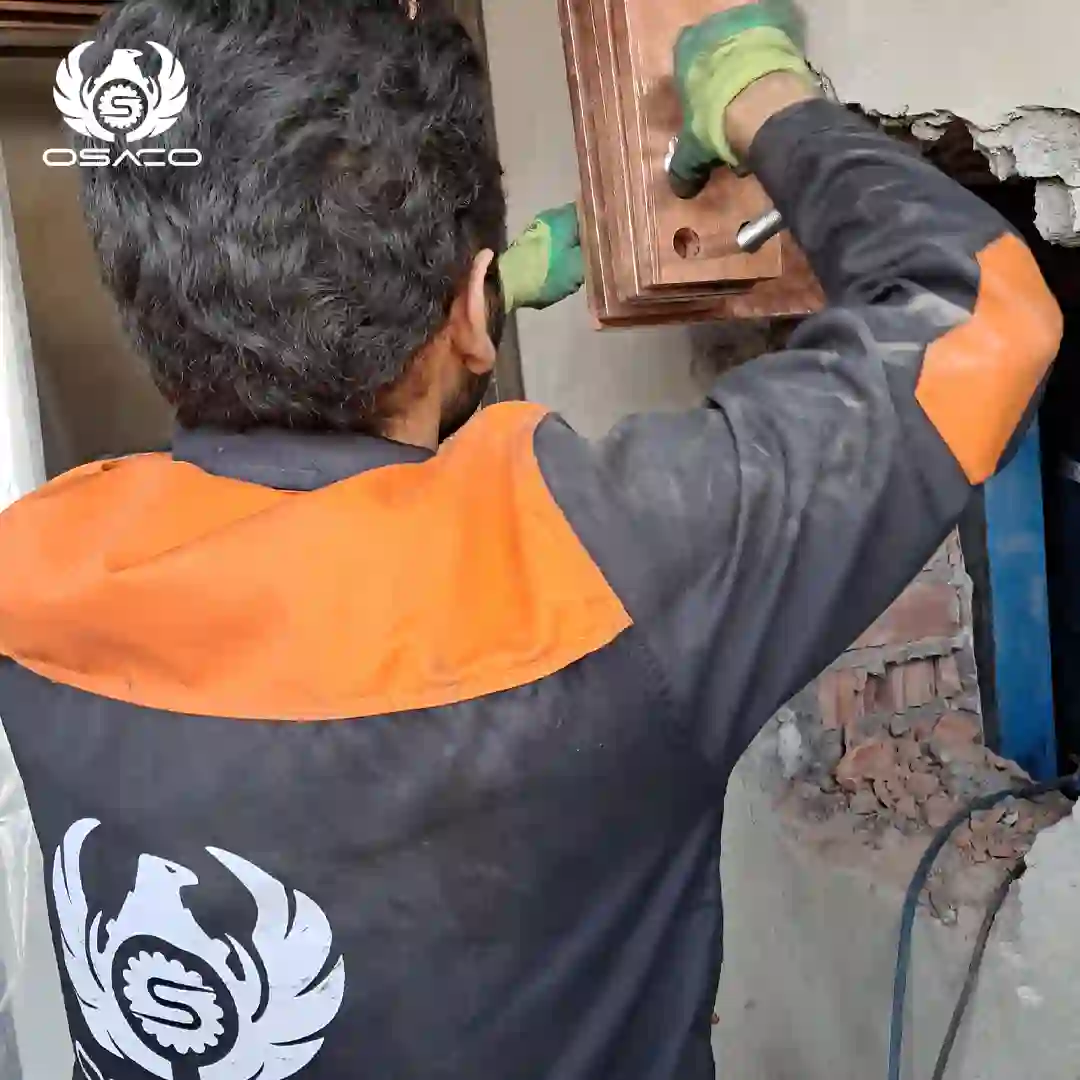

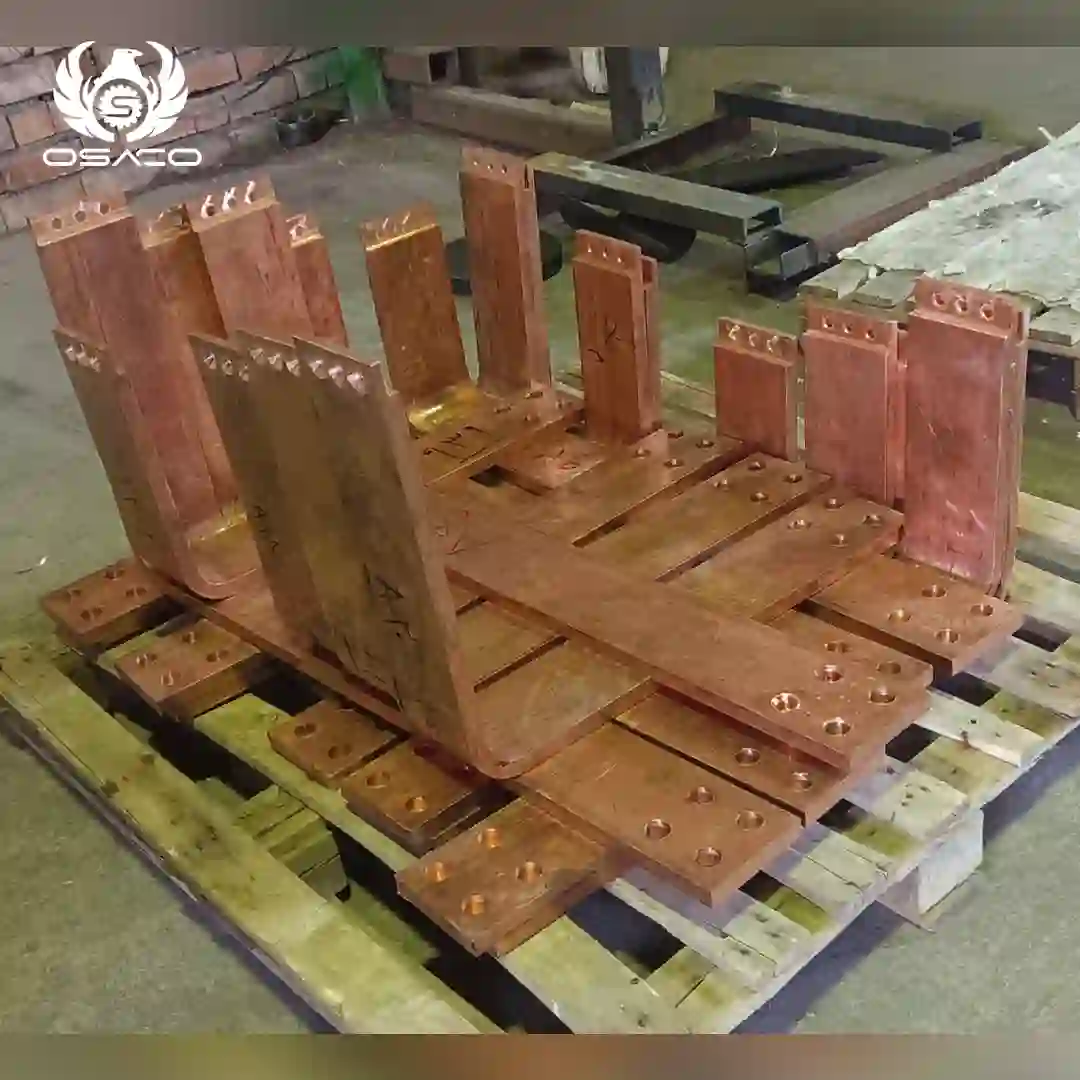

پروژه‌های انجام‌شده و سوابق صنعتی اساکو در حوزه تولید باسبار مسی
مشخصات فنی باسبار مسی عقاب صنعت آسیا
| نوع قطعه | مشخصات فنی | کاربرد |
|---|---|---|
| باسبار (Busbar) | مس خالص 99.9% | ابعاد: عرض و ضخامت سفارشی | هدایت: ~100% IACS | انتقال جریان اصلی داخل تابلوها، توزیع نیرو بین فازها و شاخه‌ها |
| ترمینال و کلمپ اتصال | کلمپ‌های فشار قوی با سطح قلع‌اندود | طراحی جهت نصب آسان و کمترین مقاومت تماس | اتصال کابل‌ها و تجهیزات جانبی به باس بار با امنیت مکانیکی و الکتریکی |
| پوشش محافظ (Coating) | قابل انتخاب: قلع‌اندود، پی‌وی‌سی پوشش‌دهی موضعی یا لاک عایق | مقاوم در برابر خوردگی | محافظت در برابر اکسیداسیون، بهبود عمر مفید و پایداری تماسی |
| فاصله‌نگهدارها و عایق‌ها | مواد عایق با دی‌الکتریک بالا (پلی‌آمید، FR4 یا سرامیک) | فاصله استاندارد بین فازها | جلوگیری از قوس الکتریکی، جداسازی فازها و افزایش ایمنی سیستم |
| سیستم مدیریت حرارت | هیت‌سینک، کانال هوا و در صورت نیاز نوارهای خنک‌کننده | ظرفیت حرارتی بر اساس جریان | کنترل دمای سطح باس بار برای جلوگیری از افزایش مقاومت و آسیب حرارتی |
| فریم و پایه نگهدارنده | پروفیل فولادی یا آلومینیومی با پوشش ضد خوردگی | تحمل بار مکانیکی و لرزش | تثبیت مکانیکی باس بار داخل تابلو و تضمین تراز و فاصله مناسب |
| سیستم تست و پایش | نقاط نمونه‌گیری ولتاژ/جریان، سنسور حرارتی و ترموکوپل | امکان اتصال به سیستم مانیتورینگ | پایش دما و جریان جهت نگهداری پیشگیرانه و تشخیص مشکلات تماس |
باسبار مسی چیست (Copper Busbar)؟
باس بار یا شینه مسی، یک هادی سخت و صاف از جنس مس است که وظیفه انتقال جریان الکتریکی بین منابع تغذیه، کلیدها، کنتاکتورها و بارها را در داخل تابلوها و سیستم‌های توزیع برعهده دارد. برخلاف کابل‌ها، شینه‌ها سطح مقطع بزرگ‌تری دارند که باعث کاهش مقاومت الکتریکی و افت ولتاژ می‌شود. باس بارها معمولاً در اشکال تخت (rectangular) یا L و T شکل تولید می‌شوند و بسته به نیاز، از ورق یا نوار مسی با ضخامت‌ها و عرض‌های متفاوت ساخته می‌شوند.
کاربرد باسبار مسی
نقش باسبارهای مسی در لیچینگ و پالایشگاه های مس
باسبارهای مسی در صنایع مس و فرآیندهایی مانند لیچینگ، الکترووینینگ (Electrowinning) و پالایش الکترولیتی نیز برای انتقال و توزیع جریان مورد استفاده قرار می‌گیرند. در این کاربردها، عواملی مانند جریان بالا، شرایط خورنده محیط، کیفیت اتصالات و انتخاب پوشش مناسب اهمیت ویژه‌ای دارند. برای بررسی تخصصی این موضوع، مقاله باسبار مسی در لیچینگ و پالایشگاه مس را مطالعه کنید.

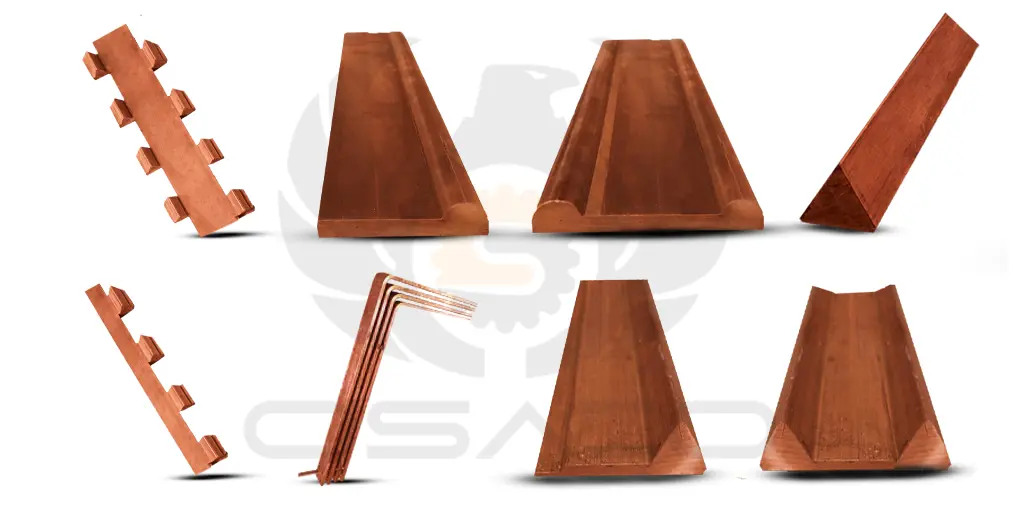

انواع باسبار مسی در عقاب صنعت آسیا
برخی از دسته‌بندی‌های اصلی باسبارهای مسی که توسط این شرکت تولید می‌شوند، عبارتند از:

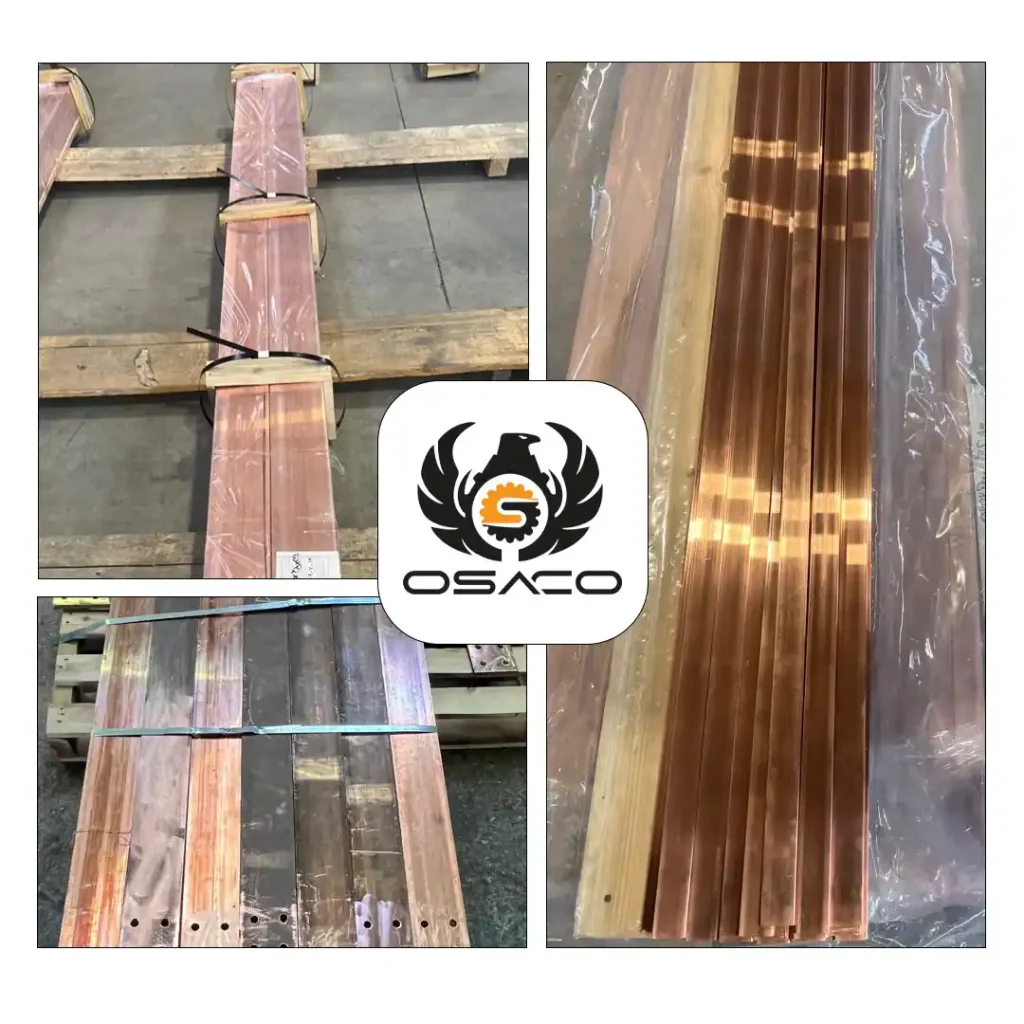

1. باسبار مسی تخت(شینه):
باسبار مسی تخت، یک هادی الکتریکی از جنس مس است که در قالب مقاطع مستطیلی و تخت تولید می‌شود. سطح مقطع و ابعاد باسبار با توجه به میزان جریان عبوری، شرایط نصب و نوع کاربرد انتخاب می‌شود. ساختار تخت این نوع باسبار باعث می‌شود سطح تماس و دفع حرارت مناسبی داشته باشد و بتوان از فضای داخل تابلو برق و تجهیزات الکتریکی به شکل بهینه استفاده کرد.
2. باسبار مسی رشته ای:
باسبار رشته‌ای نوعی هادی الکتریکی است که به جای یک هادی یکپارچه، از چند رشته مسی تشکیل می‌شود. این ساختار باعث می‌شود محصول در مقایسه با باسبارهای صلب، انعطاف‌پذیری بیشتری داشته باشد و برای ایجاد اتصالات الکتریکی در مسیرهای پیچیده مناسب‌تر باشد.
یکی از ویژگی‌های مهم باسبار رشته‌ای، قابلیت شکل‌دهی و نصب آسان‌تر در فضاهای محدود است. به همین دلیل، استفاده از آن در بسیاری از تجهیزات و تابلوهای برق می‌تواند فرآیند سیم‌کشی و اتصال تجهیزات را ساده‌تر کند.
3. باسبار مسی لوله ای:
باسبار لوله‌ای یک هادی فلزی با سطح مقطع دایره‌ای و ساختار لوله‌ای است که برای انتقال جریان الکتریکی در تجهیزات و سیستم‌های قدرت به کار می‌رود. این ساختار امکان ایجاد یک هادی با سطح مناسب و استحکام مکانیکی مطلوب را فراهم می‌کند.
باسبار مسی لوله‌ای به دلیل رسانایی بالای مس، یکی از گزینه‌های مورد استفاده در کاربردهای الکتریکی است. در انتخاب این محصول باید عواملی مانند قطر خارجی، ضخامت، جنس هادی، ظرفیت عبور جریان و شرایط نصب مورد توجه قرار گیرد.
4. باسبار مسی مثلثی:
باسبار مسی مثلثی، هادی مسی با مقطع هندسی مثلثی است که برای انتقال جریان الکتریکی در تجهیزات صنعتی و سیستم‌های الکترولیز مورد استفاده قرار می‌گیرد. در فرایندهای الکترولیتی، جریان باید با کمترین افت ممکن و به شکل یکنواخت در میان تجهیزات توزیع شود؛ به همین دلیل طراحی باسبار و نحوه اتصال آن به الکترودها اهمیت زیادی دارد. در سیستم‌های کاتدی و آندی، ابعاد، شکل مقطع، محل قرارگیری و روش اتصال باسبار باید بر اساس طراحی سلول و مشخصات الکتریکی سیستم تعیین شود
5. باسبار مسی مثلثی یک طرفه:
باسبار مثلثی یک‌طرفه کاتد و آند، یک هادی الکتریکی با مقطع مثلثی است که برای اتصال و انتقال جریان در بخش‌های کاتدی و آندی سیستم‌های الکترولیتی طراحی می‌شود. منظور از «یک‌طرفه» در این ساختار، نحوه جانمایی یا طراحی محل اتصال باسبار نسبت به مجموعه تجهیزات است.
در سیستم‌های الکترولیز، باسبارها باید بتوانند جریان مورد نیاز را با مقاومت مناسب به الکترودها منتقل کنند. به همین دلیل، انتخاب جنس، سطح مقطع، ابعاد، طول و نحوه اتصال باسبار اهمیت زیادی دارد.
6. باسبار مسی مثلثی دو طرفه:
باسبار مثلثی دوطرفه نوعی هادی الکتریکی با مقطع مثلثی است که ساختار آن برای اتصال و انتقال جریان از دو طرف طراحی می‌شود. این ویژگی می‌تواند در برخی آرایش‌های تجهیزات الکترولیتی، امکان توزیع مناسب‌تر جریان و جانمایی متناسب با ساختار سلول را فراهم کند.
در سیستم‌های کاتدی و آندی، باسبار باید متناسب با جریان کاری، تعداد الکترودها، طول مسیر و نحوه اتصال طراحی شود. بنابراین ابعاد و شکل دقیق باسبار می‌تواند برای هر پروژه متفاوت باشد.
7. باسبار مسی حلالی یک طرفه:
باسبار حلالی یک‌طرفه یک هادی الکتریکی است که برای انتقال جریان در تجهیزات مرتبط با فرایندهای حلالی و الکترولیتی طراحی می‌شود. ساختار یک‌طرفه آن به نحوه قرارگیری و اتصال باسبار در سیستم اشاره دارد و می‌تواند برای طراحی‌هایی که دسترسی یا اتصال از یک سمت انجام می‌شود، مناسب باشد.
جنس، ابعاد، سطح مقطع و محل اتصالات باسبار باید بر اساس مشخصات فنی پروژه تعیین شود. در کاربردهای انتقال جریان بالا، استفاده از مس با رسانایی الکتریکی مناسب می‌تواند به ایجاد مسیر انتقال جریان با مقاومت پایین کمک کند.
8. باسبار مسی حلالی دو طرفه:
در فرایند الکترووینینگ (Electrowinning)، جریان مستقیم از منبع تغذیه به سلول‌های الکترولیتی منتقل شده و از طریق سیستم باسبار در اختیار الکترودها قرار می‌گیرد. باسبار مسی حلالی دوطرفه می‌تواند بخشی از این مسیر انتقال جریان باشد. در این کاربرد، سطح مقطع باسبار باید متناسب با جریان سیستم انتخاب شود و طول مسیر و مقاومت اتصالات نیز در طراحی مورد بررسی قرار گیرد.
نقش باسبار مسی در تابلو برق
اگر هدف شما استفاده از باسبار مسی در تابلوهای برق صنعتی است، انتخاب صحیح ابعاد، ضخامت، نحوه نصب و ظرفیت جریان شینه اهمیت زیادی دارد. در مقاله‌ی باسبار مسی در تابلو برق به بررسی کاربرد باسبار، نحوه استفاده از آن در تابلو و نکات مهم طراحی پرداخته‌ایم.
سفارش باسبار مسی
سفارش باسبار مسی به معنای تولید هادی مسی مطابق با مشخصات فنی و نیازهای یک پروژه مشخص است. برخلاف محصولات عمومی با ابعاد ثابت، باسبار سفارشی می‌تواند از نظر طول، عرض، ضخامت، سطح مقطع، شکل هندسی و محل سوراخ‌ها و اتصالات مطابق نقشه مشتری تولید شود.
باسبارهای مسی سفارشی می‌توانند در انواع مختلفی مانند باسبار تخت، لوله‌ای، مثلثی، یک‌طرفه و دوطرفه طراحی شوند. نوع باسبار به کاربرد، فضای نصب، ظرفیت جریان و ساختار تجهیزات بستگی دارد.
چرا انتخاب باسبار مسی اساکو بهترین گزینه است؟
انتخاب باسبار مسی با کیفیت بالا نقش مهمی در کارایی و ایمنی سیستم‌های ارتینگ و تابلوهای برق صنعتی دارد. شرکت عقاب صنعت آسیا (اساکو) با سال‌ها تجربه در تولید تجهیزات ارتینگ، باس بارهایی را عرضه می‌کند که بر اساس استانداردهای بین‌المللی BS2874 و ASTM ساخته شده‌اند. استفاده از مس با خلوص ۹۹.۵ درصد در این محصولات باعث کاهش مقاومت الکتریکی و افزایش راندمان انتقال جریان می‌شود.
یکی از مهم‌ترین مزایای باسبار مسی اساکو، تنوع مدل‌ها و پاسخگویی به نیازهای مختلف پروژه‌ها است. برای مثال، مدل‌هایی با کلید سکسیونر مانند EB6-1 و EB1-1 امکان تست سریع و ایمن سیستم ارت را فراهم می‌کنند، در حالی که مدل EB6 گزینه‌ای اقتصادی و مناسب برای اتصالات دائم به شمار می‌رود. علاوه بر این، قابلیت ارائه باس بارها با پوشش قلع در مناطق خورنده باعث شده این محصولات در هر شرایط آب‌وهوایی ماندگاری بالایی داشته باشند.
مزیت دیگر انتخاب اساکو، کیفیت ساخت داخلی با قیمت رقابتی است. مشتریان می‌توانند مطمئن باشند که محصولی مطابق با جدیدترین استانداردها، با دوام بالا و خدمات پس از فروش مناسب دریافت می‌کنند. همین ویژگی‌ها باعث شده باس بار مسی اساکو نه تنها در پروژه‌های صنعتی و ساختمانی، بلکه در نیروگاه‌ها و زیرساخت‌های حیاتی کشور نیز مورد استفاده قرار گیرد.
قیمت باسبار مسی اساکو
برای انتخاب درست باسبار مسی، دانستن جزئیات فنی و شرایط پروژه بسیار مهم است. تیم پشتیبانی و فروش عقاب صنعت آسیا (اساکو) آماده است تا به شما در انتخاب بهترین مدل (EB6-1، EB6 یا EB1-1) کمک کند و اطلاعات دقیقی درباره قیمت، نحوه نصب و ویژگی‌های هر محصول در اختیارتان بگذارد. کافی است با واحد فروش اساکو تماس بگیرید تا در کوتاه‌ترین زمان ممکن مشاوره تخصصی و قیمت کالا را دریافت نمایید.
