باسبار مسی یا شینه مسی یکی از اجزای مهم در تابلوهای برق صنعتی، سیستم‌های توزیع انرژی و تجهیزات الکتریکی است که برای انتقال و توزیع جریان برق به کار می‌رود. انتخاب صحیح سطح مقطع باسبار، نقش مهمی در کاهش تلفات انرژی، کنترل افزایش دما و افزایش ایمنی تجهیزات دارد.
یکی از مهم‌ترین پرسش‌ها هنگام طراحی تابلو برق این است که هر باسبار مسی با ابعاد مشخص، چه مقدار جریان الکتریکی را می‌تواند به‌صورت ایمن از خود عبور دهد؟ در این مقاله از عقاب صنعت آسیا، با جدول تقریبی جریان مجاز باسبار مسی، روش محاسبه سطح مقطع و عوامل مؤثر بر ظرفیت جریان شینه آشنا می‌شوید.
جدول سطح مقطع و جریان مجاز باسبار مسی
جریان مجاز باسبار مسی به عواملی مانند ابعاد شینه، دمای محیط، نحوه نصب، فاصله بین شینه‌ها، تعداد شینه‌های موازی و شرایط تهویه بستگی دارد. بنابراین، اعداد جدول زیر صرفاً مقادیر تقریبی برای برآورد اولیه هستند و نباید بدون بررسی شرایط نصب به‌عنوان ظرفیت قطعی طراحی استفاده شوند.
| عرض باسبار (میلی‌متر) | ضخامت (میلی‌متر) | سطح مقطع (میلی‌متر مربع) | جریان تقریبی (آمپر) |
|---|---|---|---|
| 10 | 2 | 20 | 80–100 |
| 15 | 3 | 45 | 130–160 |
| 20 | 3 | 60 | 160–200 |
| 20 | 5 | 100 | 220–280 |
| 25 | 5 | 125 | 260–320 |
| 30 | 5 | 150 | 300–380 |
| 40 | 5 | 200 | 380–480 |
| 40 | 10 | 400 | 600–750 |
| 50 | 10 | 500 | 700–850 |
| 60 | 10 | 600 | 800–1000 |
| 80 | 10 | 800 | 1000–1250 |
| 100 | 10 | 1000 | 1200–1500 |
توجه فنی: بازه‌های جریان جدول، تخمینی و وابسته به شرایط کار هستند؛ این اعداد جایگزین جداول استاندارد سازنده یا محاسبات حرارتی معتبر نیستند. برای انتخاب نهایی باید دمای مجاز شینه و اتصالات، افزایش دمای تابلو، آرایش شینه‌ها، اثر جریان متناوب و شرایط اتصال کوتاه بررسی شود.
سطح مقطع باسبار مسی چگونه محاسبه می‌شود؟
برای محاسبه سطح مقطع باسبار مسی، کافی است عرض و ضخامت شینه را در یکدیگر ضرب کنید:
سطح مقطع = عرض × ضخامت
برای مثال، اگر عرض شینه ۴۰ میلی‌متر و ضخامت آن ۵ میلی‌متر باشد، سطح مقطع برابر است با:
۴۰ × ۵ = ۲۰۰ میلی‌متر مربع
بااین‌حال، سطح مقطع به‌تنهایی ظرفیت جریان را تعیین نمی‌کند. دو باسبار با سطح مقطع یکسان ممکن است به دلیل تفاوت در نحوه نصب، تهویه، فاصله از سایر شینه‌ها و دمای محیط، جریان مجاز متفاوتی داشته باشند.

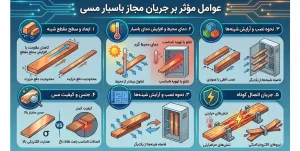

چه عواملی بر جریان مجاز باسبار مسی تأثیر می‌گذارند؟
۱. ابعاد و سطح مقطع شینه
افزایش سطح مقطع معمولاً مقاومت الکتریکی را کاهش می‌دهد و امکان انتقال جریان بیشتری را فراهم می‌کند؛ اما افزایش جریان مجاز دقیقاً متناسب با افزایش سطح مقطع نیست و به شرایط دفع حرارت نیز وابسته است.
۲. دمای محیط و افزایش دمای باسبار
با افزایش دمای محیط، اختلاف دمای قابل استفاده برای دفع حرارت کاهش می‌یابد. به همین دلیل، باسبار نصب‌شده در محیط گرم یا تابلو با تهویه نامناسب ممکن است ظرفیت جریان کمتری داشته باشد.
۳. نحوه نصب و آرایش شینه‌ها
نصب افقی یا عمودی، فاصله شینه‌ها از یکدیگر، فاصله از دیواره تابلو و استفاده از چند شینه موازی بر توزیع جریان و دفع حرارت اثر می‌گذارد.
۴. جنس و کیفیت مس
هدایت الکتریکی مس، خلوص ماده، کیفیت سطح و وضعیت اتصالات بر مقاومت الکتریکی و میزان تلفات اثرگذار هستند. اتصالات نامناسب نیز می‌توانند باعث افزایش موضعی دما شوند.
۵. جریان اتصال کوتاه
علاوه بر جریان کاری، باسبار باید توان تحمل تنش‌های حرارتی و نیروهای الکترودینامیکی ناشی از اتصال کوتاه را داشته باشد. این بررسی به جریان اتصال کوتاه احتمالی، مدت زمان قطع حفاظتی و نحوه مهار مکانیکی شینه‌ها وابسته است.
تفاوت جریان مجاز باسبار با ظرفیت تحمل اتصال کوتاه
جریان مجاز باسبار، مقدار جریانی است که شینه می‌تواند در شرایط مشخص و به‌صورت پیوسته از خود عبور دهد، بدون آنکه دمای آن از حد مجاز فراتر رود. در مقابل، تحمل اتصال کوتاه به توانایی باسبار برای تحمل جریان بسیار زیاد در مدت‌زمان کوتاه گفته می‌شود. این دو مشخصه یکسان نیستند و باید جداگانه بررسی شوند. برای طراحی ایمن تابلو برق، انتخاب باسبار تنها بر اساس جریان نامی کافی نیست؛ شرایط اتصال کوتاه و هماهنگی تجهیزات حفاظتی نیز اهمیت زیادی دارد.
چگونه باسبار مسی مناسب انتخاب کنیم؟
برای انتخاب باسبار مسی مناسب، مراحل زیر را در نظر بگیرید:
- جریان نامی و حداکثر جریان کاری سیستم را مشخص کنید.
- دمای محیط و شرایط تهویه تابلو را بررسی کنید.
- ابعاد، سطح مقطع و آرایش نصب شینه‌ها را تعیین کنید.
- ظرفیت حرارتی باسبار و اتصالات را ارزیابی کنید.
- تحمل اتصال کوتاه و استحکام مکانیکی شینه‌ها را بررسی کنید.
- محاسبات نهایی را با استاندارد مربوط و اطلاعات فنی سازنده تطبیق دهید.
جمع‌بندی
انتخاب صحیح باسبار مسی به بررسی هم‌زمان سطح مقطع، جریان کاری، شرایط نصب، افزایش دما و تحمل اتصال کوتاه نیاز دارد. جدول جریان مجاز باسبار مسی می‌تواند برای برآورد اولیه مفید باشد، اما تعیین ابعاد نهایی باید بر اساس شرایط واقعی پروژه و داده‌های فنی معتبر انجام شود. عقاب صنعت آسیا با تمرکز بر تولید تجهیزات و قطعات تخصصی صنعتی، از جمله کاتد بلانک استیل و اند بلانک سربی، در حوزه تأمین نیازهای صنایع فعالیت می‌کند. برای انتخاب تجهیزات متناسب با پروژه‌های صنعتی، بررسی مشخصات فنی و الزامات کاربردی هر محصول اهمیت ویژه‌ای دارد. اینو ربط بده به این که تولید کنندخه انواع باسبار مسی است
